BẢNG QUY CHUẨN THÉP ỐNG
Để thống nhất quy cách ống cho toàn cầu, các hiệp hội của các nước đã tuân theo một quy chuẩn chung, dễ dàng cho sản xuất ống, phụ kiện đồng bộ.

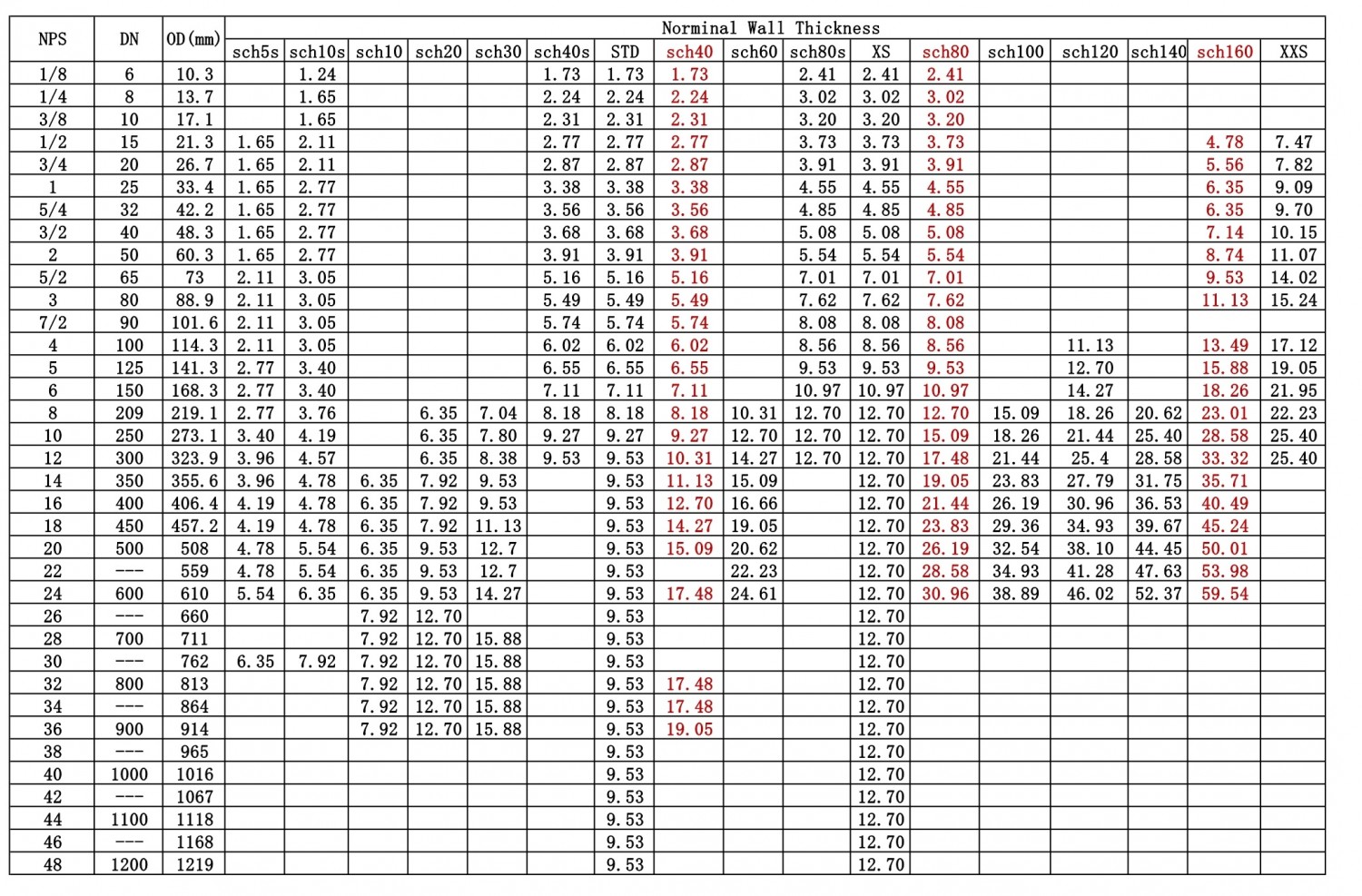

Bảng quy chuẩn thép ống
Giải thích:
NSP: kích thước ống danh nghĩa ( NOMINAL PIPES SCHEDULLE) được đo theo đơn vị inch.
DN (dimensionless): được đo theo thông số Châu Âu, thông số này sẽ được dùng để sản xuất phụ kiện như mặt bích, gioăng
OD (outside dimension) kích thước ngoài dùng để đo đường kính ngoài, đơn vị tính mm. THường được dùng cho các nước Châu Á trong đó có VIệt Nam
Norminal wall thickness: độ dày danh nghĩa. Có thể được đo theo inch hoặc mm. Trong bảng dưới được đo theo mm
Cột 1: NPS
Cột 2: DN
Cột 3: OD
Các cột còn lại đo độ dày theo tiêu chuẩn độ dày của thép ống đúc: SCH, STD, XS, XXS...dưới các cột đo độ dày có đổi theo mm để khách hàng, kỹ sư, nhà sản xuất dễ đối chiếu
Giải thích:
NSP: kích thước ống danh nghĩa ( NOMINAL PIPES SCHEDULLE) được đo theo đơn vị inch.
DN (dimensionless): được đo theo thông số Châu Âu, thông số này sẽ được dùng để sản xuất phụ kiện như mặt bích, gioăng
OD (outside dimension) kích thước ngoài dùng để đo đường kính ngoài, đơn vị tính mm. THường được dùng cho các nước Châu Á trong đó có VIệt Nam
Norminal wall thickness: độ dày danh nghĩa. Có thể được đo theo inch hoặc mm. Trong bảng dưới được đo theo mm
Cột 1: NPS
Cột 2: DN
Cột 3: OD
Các cột còn lại đo độ dày theo tiêu chuẩn độ dày của thép ống đúc: SCH, STD, XS, XXS...dưới các cột đo độ dày có đổi theo mm để khách hàng, kỹ sư, nhà sản xuất dễ đối chiếu
